Parte I: La Prehistoria del Procesador
Raíces del Procesamiento Computacional
El concepto de algoritmo y cálculo desde la antigüedad
Los fundamentos del procesamiento de datos se remontan a las antiguas civilizaciones. El concepto de algoritmo fue formalizado por el matemático persa Al-Juarismi en el siglo IX, pero ya desde antes se usaban mecanismos como el ábaco para cálculos mecánicos. Estas herramientas rudimentarias plantaron la semilla para el pensamiento lógico que luego sería traducido en hardware.
Máquinas de cálculo mecánicas: Pascalina, Máquina de Babbage
En el siglo XVII, Blaise Pascal inventó la Pascalina, una calculadora mecánica que realizaba sumas y restas. En el siglo XIX, Charles Babbage diseñó la Máquina Analítica, considerada el ancestro conceptual de los ordenadores modernos, ya que incluía memoria, unidad de control y operaciones condicionales. Aunque nunca se construyó completamente, su diseño fue visionario.
Alan Turing y la Máquina Universal
En 1936, Alan Turing conceptualizó la Máquina Universal de Turing, un modelo teórico que podía ejecutar cualquier algoritmo posible. Su idea fue el pilar teórico de la computación moderna. Turing demostró que la lógica podía ser implementada mecánicamente, y más tarde ayudó a construir dispositivos electromecánicos para descifrar códigos nazis durante la Segunda Guerra Mundial.
De las válvulas al transistor
Los primeros ordenadores como el ENIAC usaban válvulas de vacío para realizar operaciones. Eran enormes, lentos y propensos a fallos. La invención del transistor en 1947 por Bardeen, Brattain y Shockley revolucionó la electrónica, permitiendo crear dispositivos más pequeños, más rápidos y confiables. Este fue el paso esencial hacia la miniaturización y la computación moderna.
Primeras Computadoras y Unidades Lógicas
ENIAC, EDVAC y UNIVAC
El ENIAC (1945) fue la primera computadora electrónica de propósito general. Su sucesor, el EDVAC, incorporó la idea de programa almacenado propuesta por von Neumann. Finalmente, el UNIVAC I (1951) fue el primer ordenador comercial de la historia, usado por el gobierno de EE. UU. y grandes corporaciones.
Arquitectura de von Neumann
Esta arquitectura divide el sistema en tres bloques principales: unidad de procesamiento, memoria y dispositivos de entrada/salida. Permite que el código y los datos compartan la misma memoria, lo cual sigue vigente hoy.
Las primeras ALU (unidades aritmético-lógicas)
Las ALU fueron los primeros bloques de hardware especializados en realizar operaciones matemáticas básicas. Representan el núcleo del procesamiento, y su desarrollo fue esencial para separar los componentes de entrada/salida de la lógica interna.
Computadoras de tubos y relés
Las computadoras de los 40 y 50 utilizaban miles de tubos de vacío y relés electromecánicos. Aunque funcionales, eran lentas, costosas, consumían mucha energía y ocupaban habitaciones enteras.
Del Circuito Integrado al Chip
La invención del transistor
El transistor reemplazó las válvulas y permitió reducir el tamaño de los circuitos. Su invención fue galardonada con el Nobel y marcó el inicio de la microelectrónica.
Robert Noyce y Jack Kilby: nacimiento del circuito integrado
Jack Kilby (Texas Instruments) y Robert Noyce (Fairchild Semiconductor) desarrollaron de forma independiente el circuito integrado, que combinaba varios componentes electrónicos en un solo chip de silicio.
La miniaturización y el camino hacia el microprocesador
La integración de componentes dio paso a la creación de circuitos integrados de media y gran escala (MSI, LSI), y eventualmente al microprocesador, que integraba toda una CPU en un solo chip.
Silicon Valley y la era de la integración a gran escala
Con la proliferación de empresas como Intel, Fairchild y AMD, nació un ecosistema tecnológico sin precedentes. Silicon Valley se convirtió en el epicentro de la revolución microelectrónica.
Parte II: El Nacimiento del Primer Microprocesador
El Problema Busicom: Una Calculadora Japonesa
El pedido de la empresa Busicom
En 1969, la empresa japonesa Busicom solicitó a Intel el diseño de chips personalizados para sus nuevas calculadoras electrónicas.
Necesidad de un diseño más compacto y versátil
En lugar de múltiples circuitos lógicos, Intel propuso un enfoque radical: desarrollar un chip programable universal que pudiera realizar diferentes tareas según el programa cargado.
Contacto con Intel: un nuevo enfoque
Ted Hoff propuso la idea de un chip generalista, algo inédito hasta entonces. Intel aceptó el desafío y asignó un equipo para llevarlo a cabo.
Intel Corporation en los Años 70
Fundadores de Intel: Noyce, Moore y Grove
Intel fue fundada en 1968 por Robert Noyce y Gordon Moore. Su objetivo inicial era fabricar memorias RAM. Andrew Grove sería más tarde su visionario CEO.
Primeros productos: memorias RAM
Intel produjo las primeras memorias RAM de semiconductores: más rápidas y confiables que las magnéticas.
Contexto empresarial y tecnológico de la época
La industria pedía dispositivos cada vez más pequeños y potentes. La demanda de chips programables crecía con la aparición de calculadoras, relojes digitales y controladores industriales.
Federico Faggin: el ingeniero clave
Federico Faggin, un brillante ingeniero italiano, lideró el diseño físico del chip. Creó la primera metodología de diseño en silicio de puertas lógicas para CPU.
Diseño del Intel 4004: El Primer Microprocesador
Especificaciones técnicas del Intel 4004
Lanzado en 1971, el Intel 4004 fue el primer microprocesador comercial. Tenía una arquitectura de 4 bits, 2.300 transistores y una frecuencia de reloj de 740 kHz.
Arquitectura de 4 bits
Aunque limitado, podía ejecutar operaciones lógicas y aritméticas básicas. Fue diseñado para trabajar con datos en bloques de 4 bits, adecuados para calculadoras.
Conjunto de instrucciones y registros
El 4004 incluía 46 instrucciones y 16 registros de 4 bits. Permitía saltos condicionales, operaciones de entrada/salida y control de flujo.
Diseño modular: CPU, ROM, RAM y I/O en un solo sistema
Intel creó el sistema MCS-4, compuesto por cuatro chips: el 4004 (CPU), 4001 (ROM), 4002 (RAM) y 4003 (I/O shift register).
Federico Faggin y su Equipo
Biografía de Faggin
Nacido en Vicenza, Italia, Faggin fue pionero en técnicas de diseño MOS. Su firma está grabada en la oblea original del 4004.
El rol de Ted Hoff y Stan Mazor
Ted Hoff ideó la arquitectura. Stan Mazor ayudó a definir el conjunto de instrucciones. Faggin convirtió todo en silicio.
División del trabajo e innovación colaborativa
El éxito del 4004 se debió a un equipo pequeño pero altamente competente, con visión y coraje para innovar.
Fabricación, pruebas y depuración del chip
Los primeros prototipos del 4004 funcionaron correctamente, un logro sin precedentes en ese momento.
Lanzamiento del Intel 4004
Año 1971: el anuncio oficial
En noviembre de 1971, Intel anunció el primer microprocesador del mundo. Su eslogan: “Una computadora en un chip”.
Estrategia de marketing
Inicialmente promocionado para calculadoras, pronto se descubrieron más usos. Intel licenció el diseño y vendió el chip al público general.
Aplicaciones iniciales en calculadoras
Busicom usó el 4004 en sus calculadoras programables, que ahora requerían menos componentes y eran más compactas.
Recepción de la industria y del público técnico
La industria quedó asombrada: un chip podía reemplazar múltiples placas. Nacía una nueva era.
Parte III: Arquitectura y Funcionamiento del Intel 4004
Detalles Técnicos del 4004

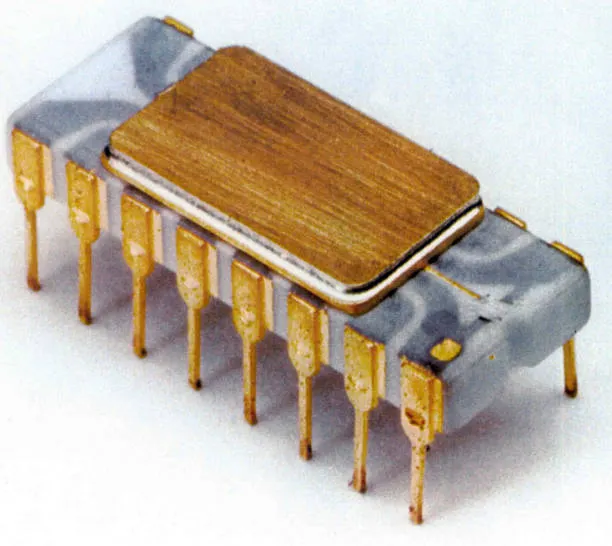

2.300 transistores en un encapsulado DIP de 16 pines
Diseñado con tecnología PMOS, integraba una CPU completa con apenas 2.300 transistores.
Frecuencia de reloj y rendimiento
Funcionaba a 740 kHz y podía ejecutar 92.000 instrucciones por segundo.
Capacidad de direccionamiento de memoria
Soportaba hasta 4 KB de ROM y 640 bytes de RAM.
Ejemplos de código en lenguaje máquina
Las instrucciones usaban una codificación hexadecimal, que los programadores ensamblaban a mano.
Componentes del Sistema MCS-4
- 4001 ROM: 256 x 8 bits + 4 bits de I/O
- 4002 RAM: 320 bits divididos en registros
- 4003 I/O: manejo de periféricos externos
- Bus de 4 bits: comunicación síncrona entre todos los chips
Ventajas y Limitaciones
Innovación frente a las CPU discretas
El 4004 eliminó cientos de chips individuales. Era más barato, compacto y energéticamente eficiente.
Limitaciones de procesamiento
Su arquitectura de 4 bits no permitía aplicaciones complejas, y su memoria era muy limitada.
Comparación con sistemas contemporáneos
Aunque menos potente que computadoras grandes, era suficiente para muchas tareas embebidas.
Escalabilidad del diseño
Su concepto fue ampliado en el Intel 8008 y más allá, evolucionando hasta las CPUs modernas.
Programación y Uso Práctico
Desarrollo de software en la época
Los ingenieros usaban simuladores en mainframes y escribían instrucciones directamente en hexadecimal.
Lenguaje ensamblador para el 4004
Intel ofrecía documentación para crear y depurar programas en bajo nivel.
Herramientas de desarrollo de Intel
Incluían simuladores, manuales y placas de desarrollo.
Primeros sistemas embebidos
Surgieron dispositivos como relojes digitales, sistemas de control industrial, cajas registradoras y más.
Parte IV: Impacto Tecnológico y Evolución
Nacimiento de la Computación Personal
- El 4004 inspiró el desarrollo de los primeros microordenadores.
- El Intel 8008 (1972) amplió la capacidad de cómputo a 8 bits.
- En 1974, el Intel 8080 se convirtió en el corazón del Altair 8800, considerado la primera PC personal.
Expansión de la Familia de Microprocesadores Intel
- Intel 8085 (1976): más eficiente y con instrucciones extendidas
- Intel 8086 (1978): base de la arquitectura x86
- La serie 80×86 dominaría el mercado durante décadas
Competencia y Alternativas
- Motorola 6800 y 68000: muy usados en Apple y Atari
- MOS 6502: famoso por el Apple I y Commodore 64
- Zilog Z80: potente y económico, muy popular en Europa y Asia
Aplicaciones en el Mundo Real
- Automatización industrial: PLCs, sensores
- Electrónica de consumo: relojes, cámaras, termostatos
- Sistemas embebidos: hasta en ascensores y lavadoras
- Videojuegos digitales: primeras consolas y arcades
Parte V: Legado, Cultura y Futuro
Reconocimientos y Premios
- Federico Faggin recibió el National Medal of Technology
- Ted Hoff, Stan Mazor y Jack Kilby también fueron homenajeados
- Intel se consolidó como símbolo de innovación
El Microprocesador en la Cultura Popular
- Ha aparecido en documentales, libros y películas como ícono de la era digital
- Se considera uno de los inventos que más transformó el mundo
Preservación Histórica
- Se conservan unidades funcionales del 4004 en museos como el Computer History Museum
- Existen simuladores online y proyectos de réplica en FPGA
- Toda la documentación técnica fue liberada por Intel para estudios históricos
Lecciones del 4004 para la Tecnología Moderna
- Modularidad, simplicidad y propósito específico siguen siendo principios clave
- Ante la saturación de la Ley de Moore, se valoran diseños eficientes (RISC-V, ARM)
- Su impacto se percibe incluso en tecnologías emergentes
¿Un Segundo 4004? El Futuro del Procesamiento
- Procesadores cuánticos y neuromórficos buscan una nueva revolución
- Chips especializados como GPU, TPU y NPU marcan el camino
- Pero el espíritu del 4004 sigue vivo: un chip, una revolución
